Innovative Materialwissenschaft an der Universität Augsburg

Interdisziplinäres Forschungsprojekt des Lehrstuhls für Angewandte Analysis/Numerik mit dem Lehrstuhl für Glas und Keramik der Universität Erlangen-Nürnberg

Der Senat der Deutschen Forschungsgemeinschaft (DFG) hat die Förderung des Forschungsvorhabens Structural Optimization of Biomorphic Cellular Silicon Carbide Ceramics with Microstructures by Homogenization Modeling im Rahmen des DFG-Schwerpunktprogramms Analysis, Modellierung und Simulation von Mehrskalenproblemen ab dem 01. September 2000 beschlossen.

Principles of Biotemplating

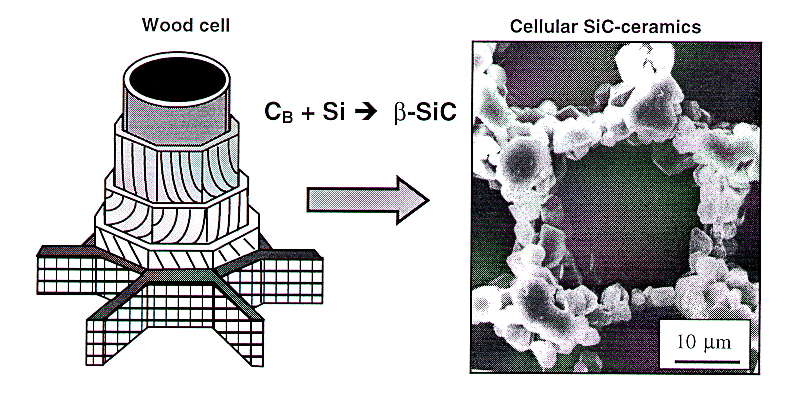

Conversion of bioorganic carbon structures into ceramic composites by high-temperature processing


Cellular ß-SiC ceramic derived from wood:

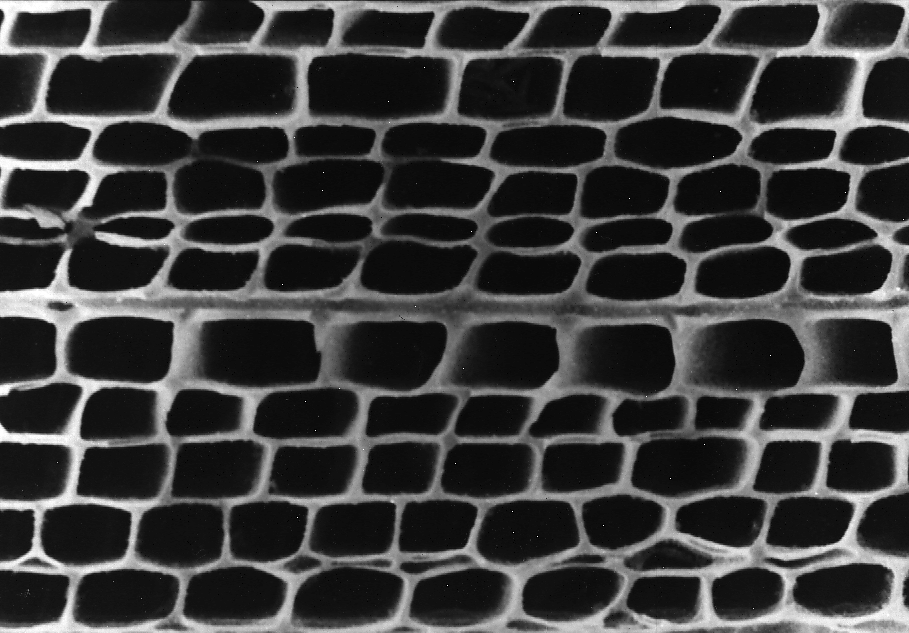

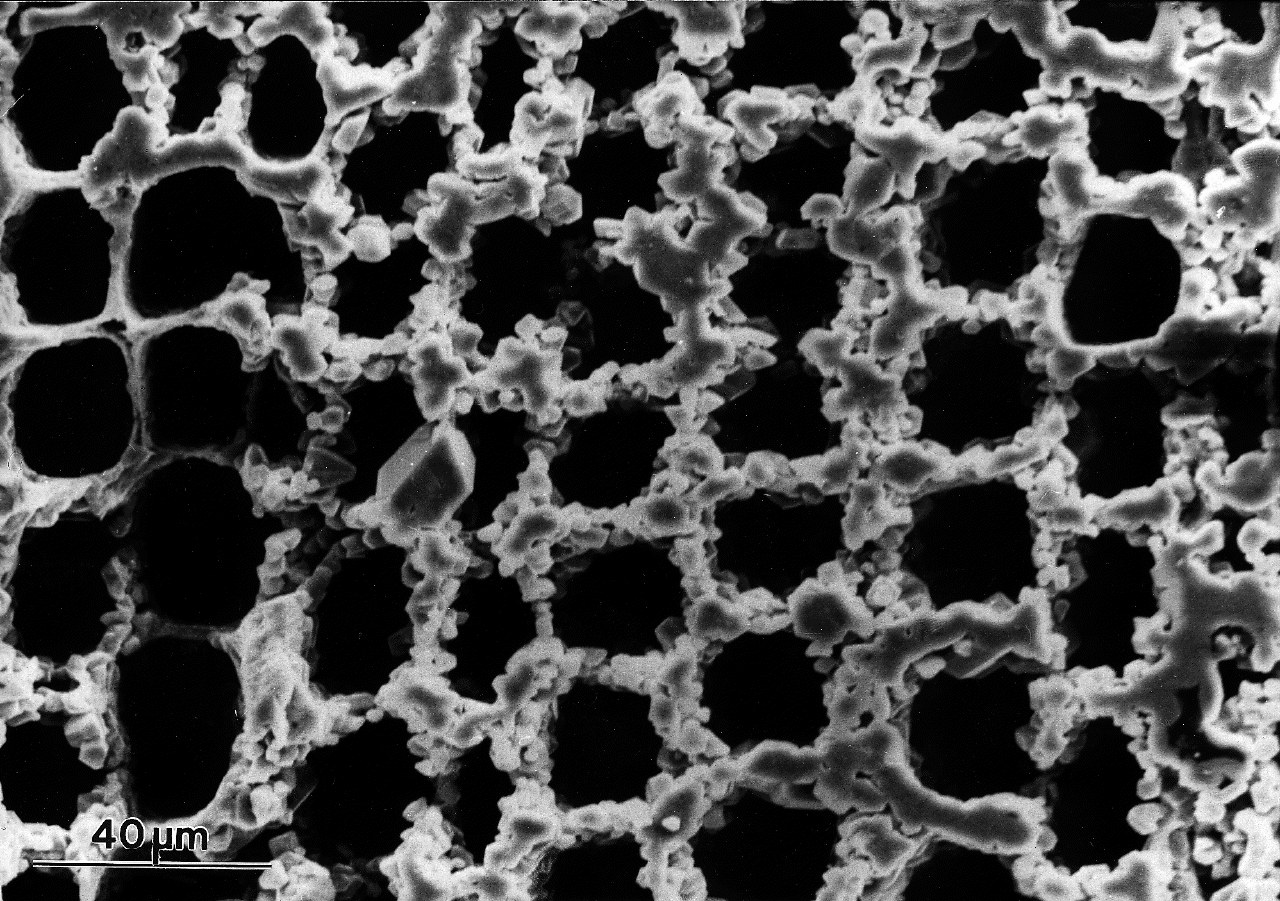

left: pyrolized pine template, right: Si-gas infiltrated pine (pyrolysis + infiltration at 1600 C° in Ar atmosphere)

Die Forschungsarbeiten werden von Prof.Dr. Ronald H.W. Hoppe (Lehrstuhl für Angewandte Analysis mit Schwerpunkt Numerik, Institut für Mathematik) geleitet und erfolgen in Kooperation mit Dr. Heino Sieber (Leiter der Gruppe "Biomimetische Materialsynthese" am Lehrstuhl für Glas und Keramik, Institut für Werkstoffwissenschaften, Friedrich-Alexander-Universität Erlangen-Nürnberg).

Gegenstand des Forschungsvorhabens ist die Optimierung mechanischer Eigenschaften mikrostrukturierter biomorpher Keramiken. Dabei werden natürlich gewachsene Materialien wie Holz unter Ausnutzung ihrer mikrostrukturellen Eigenschaften verfahrenstechnisch zur Herstellung von Keramiken hoher Festigkeit verarbeitet. Diese Technik ist Teil der sich gegenwärtig schnell entwickelnden innovativen materialwissenschaftlichen Disziplin der "Biomimetik". Der Herstellungsprozess erfolgt unter Verwendung von Verfahren des sogenannten "Biotemplating":
Das Holz wird zunächst getrocknet und sodann bei hoher Temperatur pyrolisiert, wobei ein bioorganisches Kohlenstoff-Template von im Wesentlichen gleicher Mikrostruktur wie die des originalen Materials entsteht. Das Template wird danach durch Siliziumgas oder Siliziumschmelze infiltriert. Durch Reaktion des Siliziums mit dem Kohlenstoff bildet sich die Siliziumkarbid-Keramik heraus, die anschließend noch durch Ätzen und Polieren nachbehandelt wird.

Ziele des Forschungsvorhabens sind die mathematische Modellierung und numerische Simulation des mechanischen Verhaltens solcher Keramiken sowie deren optimale Auslegung unter Berücksichtigung der mikrostrukturellen kristallographischen Textur, die durch hochauflösende Messverfahren experimentell bestimmt wird.

Das Forschungsvorhaben wird von der DFG mit 238.000,00 DM an Sach- und Personalmitteln pro Jahr gefördert und hat eine Laufzeit von maximal sechs Jahren.

Hoppe (U Augsburg)



Der Pinguin-Jahrgang 1996

Direkte und detaillierte Simulation der Struktur und der Strömung in Katalysatorschüttungen

Synthetische Generierung
Abb. 1: Synthetische Generierung von Kugelschüttungen mit einem Monte Carlo Prozess. Erzeugung einer losen Packung nach dem Regentropfen-Modell.

Im FORTWIHR Projekt "Lattice Boltzmann Verfahren zur Simulation technischer Strömungsprobleme" werden am LSTM-Erlangen neue Methoden für die numerische Strömungsmechanik (CFD) entwickelt und für Ingenieurfragestellungen angewendet. In Zusammenarbeit mit dem Institut für Technische Chemie I (TC1-Erlangen) und mit Unterstützung durch die Alexander von Humboldt Stiftung (AvH) wurden Anwendungsgebiete aus der chemischen Reaktionstechnik und der Reaktorentwicklung erfolgreich untersucht.

Festbettschüttungen finden bei einer Vielzahl chemischer Prozesse Anwendung, beispielsweise bei katalytischen Umsetzungen und im Bereich der Trenntechnik (z.B. Adsorption, Destillation).

Strukturen und ihre Auswirkungen auf das sich einstellende Strömungsfeld sind von entscheidender Bedeutung für den Bau und den Betrieb chemischer Anlagen. Daher wurden entsprechende Fragestellungen seit dem Beginn der 50er Jahre sowohl experimentell als auch theoretisch intensiv untersucht. Die radiale Porositätsverteilung in Kugelschüttungen wurde dabei besonders eingehend untersucht. In 2-D Modellansätzen zur Strömungs- und Stofftransportberechnung werden diese Porositätsverteilungen berücksichtigt. In den 80er und 90er Jahren wurde die Modellierung von Festbettschüttungen durch aufwenige Messungen und auf der Basis der lokal gemittelten Navier-Stokes Gleichungen entscheidend verbessert. Doch auch diese Ansätze konnten örtliche Details und Inhomogenitäten der Schüttungsstruktur nicht berücksichtigen.

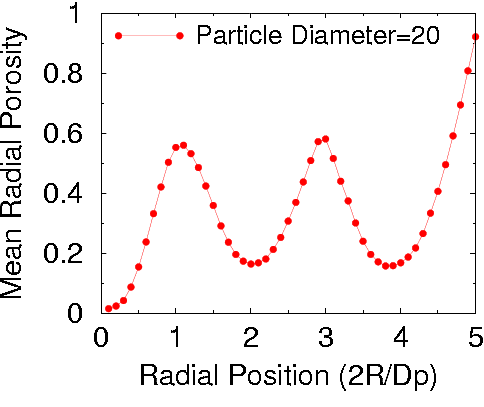

Abb. 2: Radiale Porositätsverteilung einer Kugelschüttung in einem Zylinder bei einem Rohr- zu Partikeldurchmesserverhältnis von 5 aus einer Monte Carlo Simulation. Geringe lokale Porositäten im Zentrum, hohe lokale Porositäten in der Nähe der Zylinderwand.

Neue numerische Methoden -- wie beispielsweise die Lattice Boltzmann Verfahren -- zusammen mit der stetig steigenden Computerleistung ermöglichen es nun, eine detaillierte und direkte Simulation der Strömung in Katalysatorschüttungen durchzuführen. Voraussetzung dafür ist jedoch eine für das numerische Verfahren geeignete, detailgetreue Beschreibung der Geometrie. Bei Lattice Boltzmann Verfahren kann die Geometrie auf einfache Weise nach der marker-and-cell Methode auf einem orthogonalen Gitter dargestellt werden. Mit Hilfe der 3-D Computertomographie lassen sich beliebige reale Strukturen problemlos digitalisieren. Dieses Vorgehen ist jedoch zeit- und kostenaufwendig, so dass es für systematische Untersuchungen verschiedener Packungsparameter, insbesondere dem Einfluss des Rohr- zu Partikeldurchmessers, kaum angewendet werden kann. Aus diesem Grund wurde am LSTM/TC1 im Rahmen des FORTWIHR und mit Unterstützung der AvH ein Monte Carlo Simulationsprogramm entwickelt, welche es erlaubt, realistische Kugelschüttungen synthetisch zu erzeugen.

Prinzip des Monte Carlo Prozesses zur Schüttungsgenerierung:
Die physikalische Genese einer Festbettschüttung kann als eine Abfolge von Zufallsprozessen beschrieben werden. Der erste Schritt ist dabei das zufällige Setzen von kugelförmigen Teilchen in einen leeren Zylinder (Regentropfen-Modell, Abb. 1), wobei eine lose Packung von sich berührenden Partikeln entsteht. Danach wird diese anfängliche Verteilung in einem zweiten Schritt verdichtet und erreicht allmählich eine dichte Packungsstruktur. Die Grundidee beim Verdichten ist, zufällig Teilchen auszuwählen und solange in eine ebenfalls zufällig ausgewählte Raumrichtung zu verschieben, bis ein Nachbar berührt wird. Aufgrund der in Zylinderrichtung wirkenden Schwerkraft gibt es für die Bewegung eine Vorzugsrichtung. Der Kompressions- und Verschiebevorgang wird solange wiederholt, bis die gewünschte Porosität bzw. ein stabiler Zustand erreicht ist.

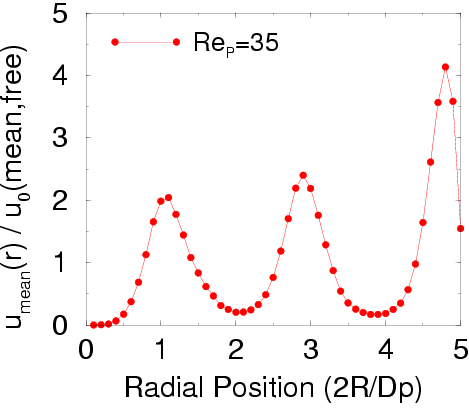

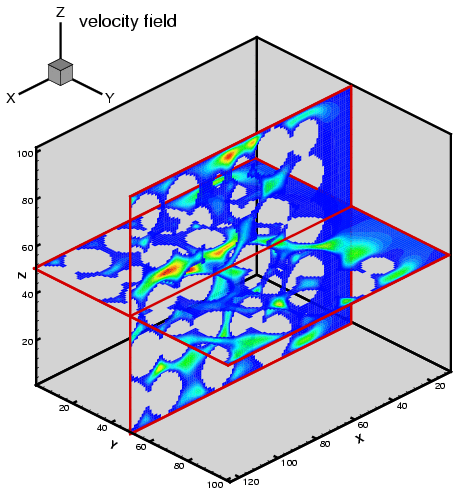

Abb. 3: Detailliertes Strömungsfeld in zwei Querschnitten und mittlere radiale Geschwindigkeitsverteilung aus einer Lattice Boltzmann Berechnung.

Gegenwärtig werden in den Simulationen ausschließlich kugelförmige Teilchen gleicher oder unterschiedlicher Größe verwendet. Grundsätzlich ist das Verfahren jedoch auch für beliebige Teilchen anwendbar.

Die so gewonnenen Packungsstrukturen können zum einen direkt für statistische Strukturanalysen (Abb. 2) und zum anderen als Basis für Lattice Boltzmann Strömungsberechnungen (Abb. 3 und Abb. 4) verwendet werden.

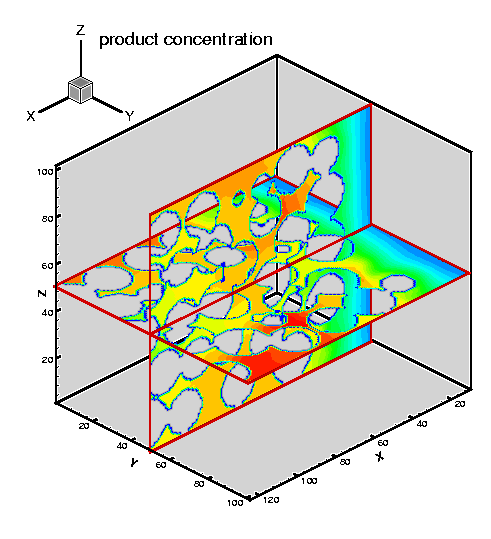

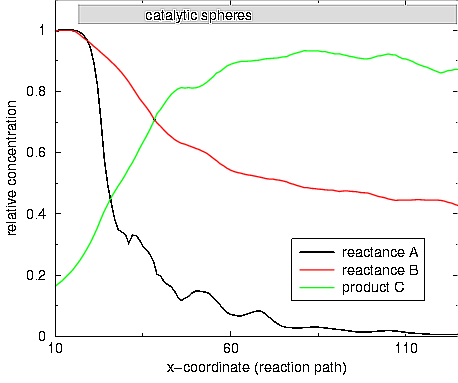

Abb. 4: Detaillierte Produktkonzentrationsverteilung in zwei Querschnitten und querschnittsgemittelte Konzentration aller Spezies für die heterogen-katalytische Reaktion A+B ­> C an den Partikeloberflächen.

Zusammenfassung: Es konnte gezeigt werden, dass die numerische Simulation der Packungsgenese von Festbettschüttung mittels Monte Carlo Methoden effizient eingesetzt werden kann, um statistische Eigenschaften von Festbettschüttungen mit hoher Genauigkeit vorherzusagen. Diese Daten lassen sich für klassische 2-D Berechnungen verwenden. Zum anderen können die generierten geometrischen Strukturen selbst zusammen mit modernen CFD-Techniken wie den Lattice Boltzmann Verfahren verwenden, um durch direkte und detaillierte Strömungsberechnungen ein besseres Verständnis für die Transportphänomene in derartigen porösen Medien zu gewinnen.

T. Zeiser, Y.-W. Li, G. Brenner (LSTM-Erlangen)
H. Freund, E. Klemm (TC1-Erlangen)
